特点介紹

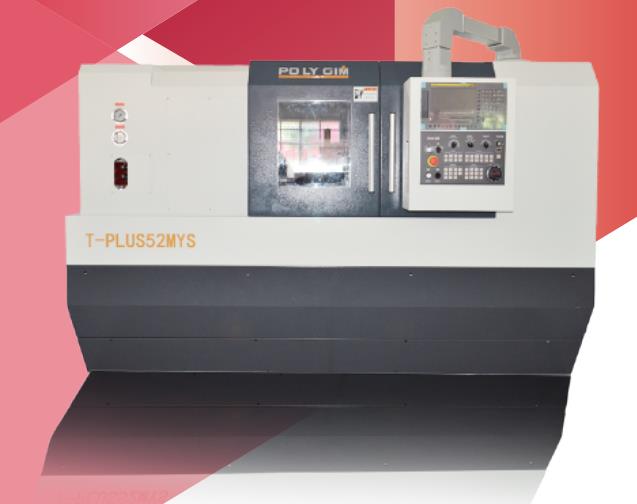

T-Plus 車銑複合配伺服刀塔 系列
T-PLUS 42/52/60
-

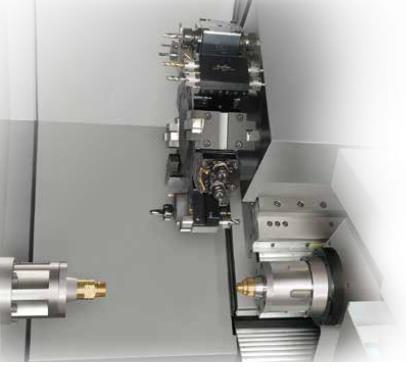

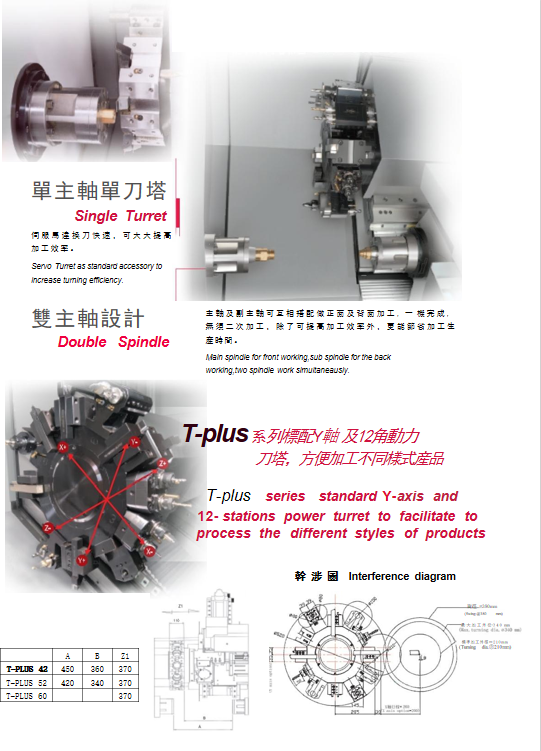

雙主軸設計: 主軸及副主軸可互相搭配做正面及背面加工，一機完成，無須二次加工，除了可提高加工效率外，更能節省加工生產時間。
雙主軸單刀塔: 伺服刀塔馬達換刀快速，可大大提高加工效率。
标准配件
-
三菱控制器/1套
主軸:三爪油壓夾頭或 筒夾型夾頭/1個
背軸:6”三爪油壓夾頭或42型筒夾型夾頭/1個
12角伺服刀塔/1個
夾頭腳踏開關/1個
工作燈/1個
冷卻系統/1套
內孔單刀架襯套: 8/10/12/16/20mm 各2顆---給 ø25mm
內孔單刀架襯套: 8/10/12/16/20/25mm 各2顆---給 ø32mm
機械墊塊/6個
工具及工具箱/1組
选择配件
-
排屑機+鐵屑車
成品輸送裝置
主軸:CF軸定位

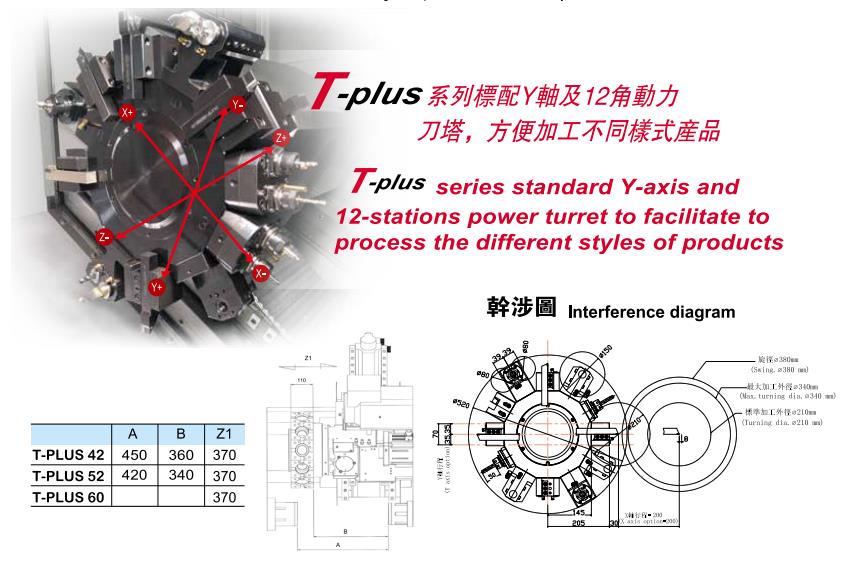

12角動力刀塔
产品规格
| Items | T-PLUS 42 | T-PLUS 52 | T-PLUS 60（单主轴） |
|---|---|---|---|
| 最大加工外徑(配三爪) | Ø130 mm | Ø300 mm | Ø340 mm |
| 最大加工長度 | 400 mm | 400 mm | 500 mm |
| 滑座上旋徑 | 380 mm | 380 mm | 380 mm |
| X軸行程 | 200 mm | 200 mm | 200 mm |
| Z軸行程（第一主轴） | 200 mm | 200 mm | 400 mm |
| Z軸行程（第二主轴） | 450 mm | 420 mm | / |
| Y軸行程 | 70 mm | 70 mm | 70 mm |
| 主軸貫通孔徑（第一主轴） | 55 mm | 60 mm | 88 mm |
| 主軸貫通孔徑（第 二主轴） | 55 mm | / | |
| 棒材容納直徑（第一主轴） | 42 mm | 52 mm | 72/88(選配) mm |
| 棒材容納直徑（第二主轴） | 42 mm | / | |
| 主軸鼻端（第一主轴） | A2-5 | A2-6 | A2-6/A2-8(選配) |
| 主軸鼻端（第 二主轴） | A2-5 | A2-5 | / |
| 主軸夾頭（第一主轴） | 6" | 8" | 10”/12”(選配) |
| 主軸夾頭（第 二主轴） | 6" | 6" | / |
| 主軸馬達（第一主轴） | 7.5 / 11kW | 7.5 / 11kW | 11/ 15kW |
| 主軸馬達（第 二主轴） | 5.5 / 7.5kW | 5.5 / 7.5kW | / |
| 動力鑚銑馬達 | 3.7/ 5.5kW | ||
| 主軸轉速（第一主轴） | 100-6000 r.p.m. | 100-4000 r.p.m. | 100-3500, 100-3000(選配) r.p.m. |
| 主軸轉速（第 二主轴） | 100-6000 r.p.m. | 100-6000 r.p.m. | / |
| 外逕刀 | □20 mm | ||
| 内徑刀 | Ø25 mm/Ø32 mm | ||
| 冷卻幫浦馬達 | 1 HP | 1 HP | 1 HP |
| 機械尺寸(含鐵屑機) | 340 x 189 x 184 cm | 340 x 189 x 184 cm | 340 x 189 x 184 cm |
| 機械尺寸(未含鐵屑機) | 257 x 189 x 184 cm | 257 x 189 x 184 cm | 257 x 189 x 184 cm |
| 機械淨重 | 4500 kg | 4600 kg | 4000 kg |
* 我们保留更改设计的权利，恕不另行通知。
