特点介紹

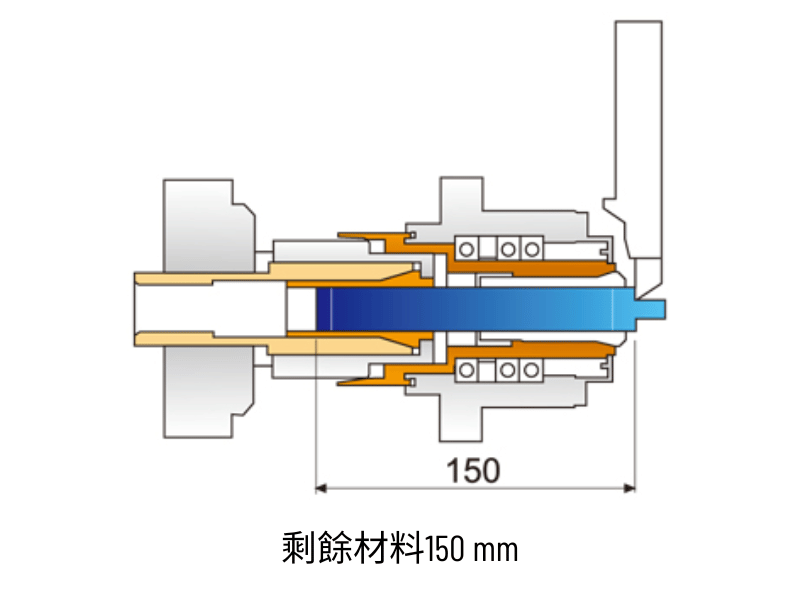

有導套之主軸構造
無導套之主軸構造

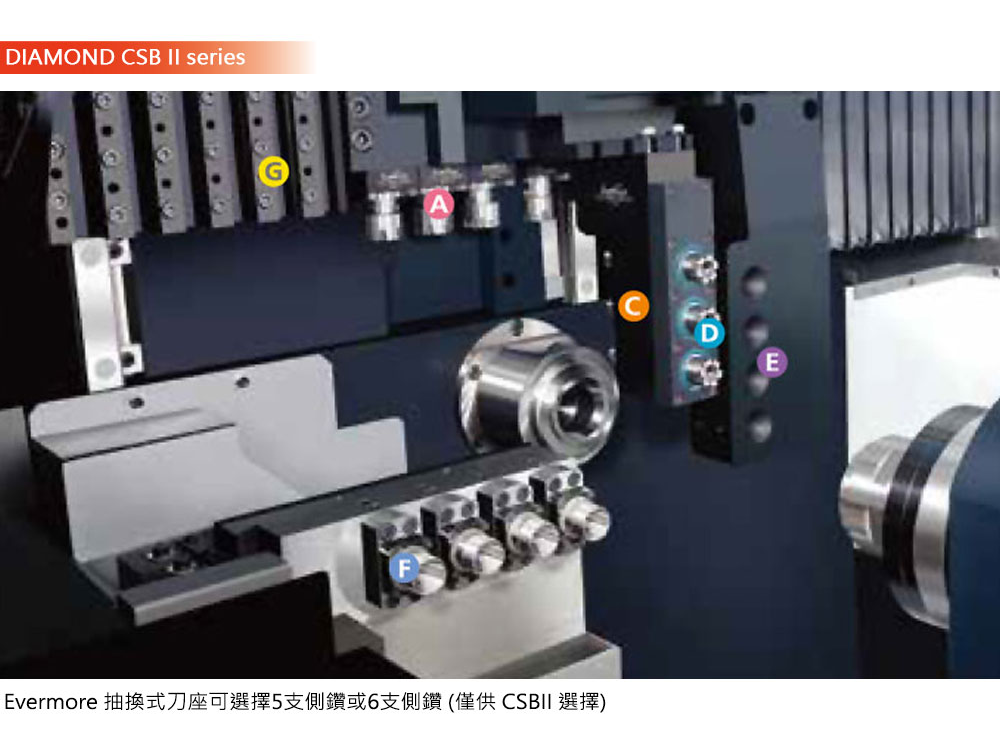

A: 6支側面鑽銑刀具刀座
B: 4支正面內徑刀具刀座
C: 3支正面鑽銑刀具刀座
D: 3支背面鑽銑刀具刀座
E: 4支背面固定刀具刀座
F: 4支背面固定/動力鑽銑刀具刀座
G: 6支外徑刀具刀座(42型裝配5支外徑刀)

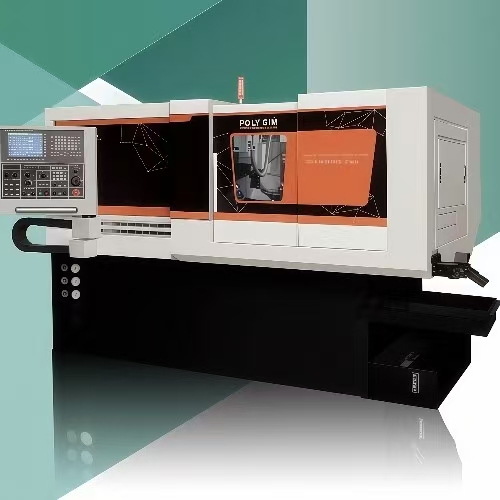

DIAMOND B/CSB 42 Ⅳ
DIAMOND B/CSB 42 Ⅳ
-

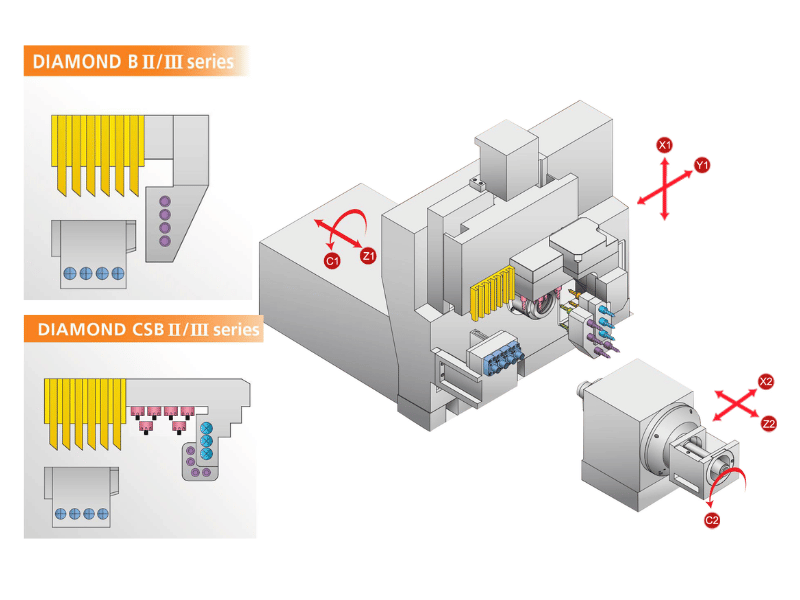

十字型走向背主軸: 十字型走向背主軸設計，主軸和背軸可以同時或單獨加工，節省加工時間，提供高度及多樣的前後混合加工。

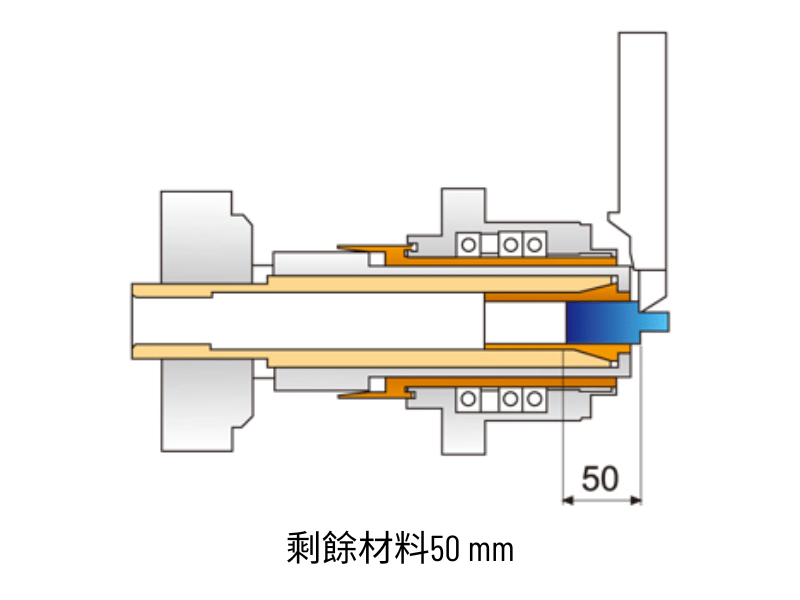

餘料短: 選擇粗料套筒即可走心機當走刀機用，餘料長度約50mm，可有效達到精簡材料成本。
粗料加工: 選擇粗料套筒，非研磨棒材也能在走心機加工，材料工差容忍0.1mm。

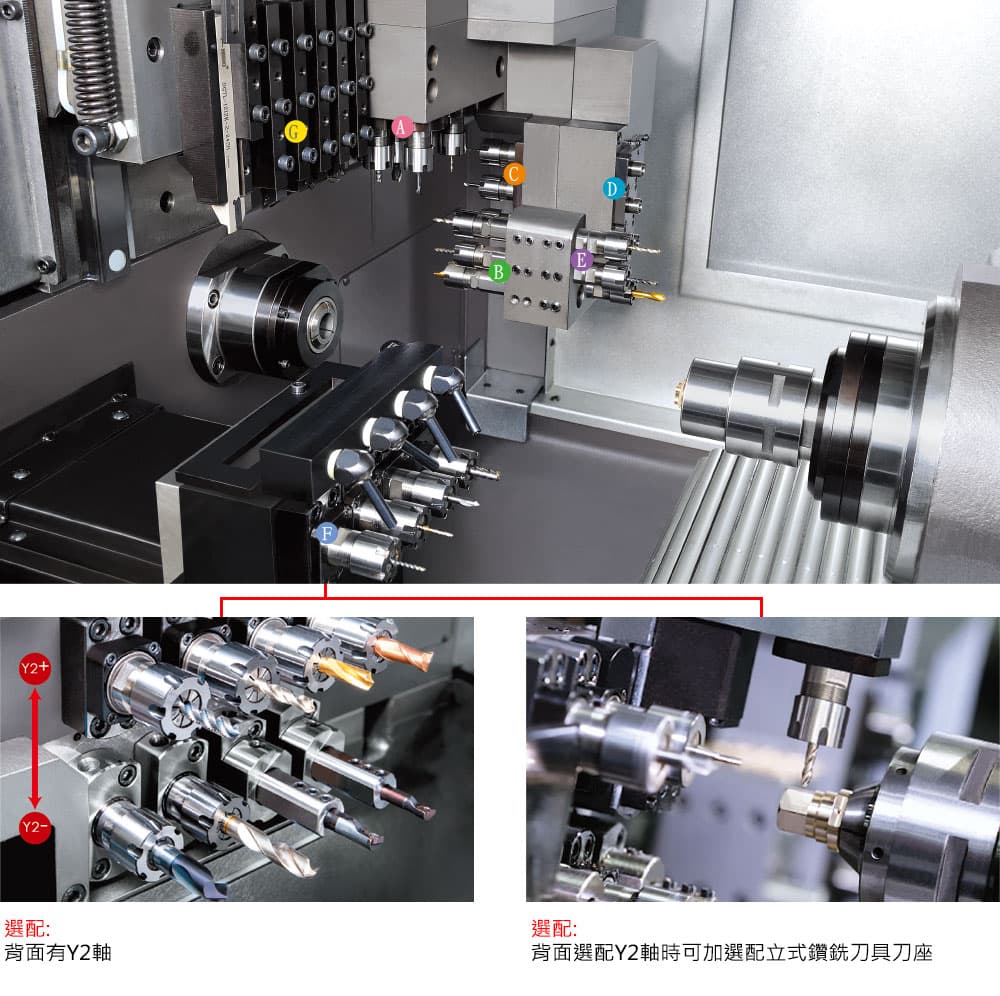

可替換式固定 / 動力刀座組: 4支背面固定 / 動力鑽銑刀具刀座是新研發可拆卸安裝固定或動力刀具組，使您在刀具使用上有更靈活的運用。
标准配件
-
控制系統：三菱
主軸
背面主軸
工作燈
冷卻系統
工件切斷檢測
固定式套筒 (32B II / 32CSB II / 42B II / 42 CSB II 無此配件)
同期迴轉套筒
工件收集器
6支外徑刀具刀座 (42型配5支外徑刀)
4支正面內徑刀具刀座
6支側面鑽銑刀具刀座
3支正面鑽銑刀具刀座
4支背面內徑刀具刀座
3支背面鑽銑刀具刀座
4支背面固定 / 動力鑽銑刀具刀座
选择配件
-
控制器：發那科
CS 軸
粗料套筒(最大加工長度 = 材料外徑 x 3)
排屑機 + 鐵屑車
Y2 軸
产品规格
| 項目 | DIAMOND 42B Ⅳ | DIAMOND 42CSB Ⅳ |
|---|---|---|
| 加工範圍 | ||
| 最大加工外徑 | Ø42 mm | Ø42 mm |
| 最大加工長度 | 240 mm | 240 mm |
| 最大鑽孔直徑(主/背軸) | Ø15 mm | Ø15 mm |
| 最大攻牙直徑(主/背軸) | M12 | M12 |
| 外徑刀 | ||
| 刀具數 | 5 | 5 |
| 刀具尺寸 | □16 ×16 ×120 | □16 ×16 ×120 |
| 內徑刀 | ||
| 刀具數 | 4 | 4 |
| 刀具尺寸 | 13 mm (ER20) | 13 mm (ER20) |
| 側面鑽銑刀 | ||
| 刀具數 | - | 6 |
| 刀具尺寸 | - | 13 mm (ER20) |
| 刀具轉速 | - | 200-6000 r.p.m. |
| 正面鑽銑刀 | ||
| 刀具數 | - | 3 |
| 刀具尺寸 | - | 13 mm (ER20) |
| 刀具轉速 | - | 200-6000 r.p.m. |
| 背面內徑刀 | ||
| 刀具數 | 4+4 | 4+4 |
| 刀具尺寸 | 13 mm (ER20) | 13 mm (ER20) |
| 背面鑽銑刀 | ||
| 刀具數 | - | 3 |
| 刀具尺寸 | - | 10 mm (ER16) |
| 刀具數 | - | 4 |
| 刀具尺寸 | - | 13 mm (ER20) |
| 刀具轉速 | - | 3000 r.p.m. |
| 主軸 | ||
| 主軸內徑 | Ø45 mm | Ø45 mm |
| 主軸轉速 | 200-5000 r.p.m. | 200-5000 r.p.m. |
| 主軸定位角度 | C axis | C axis |
| 背主軸 | ||
| 背主軸內徑 | Ø45 mm | Ø45 mm |
| 背主軸轉速 | 200-5000 r.p.m. | 200-5000 r.p.m. |
| 前面出料最大長度 | 80 mm | 80 mm |
| 背主軸定位角度 | C axis | C axis |
| 快速位移 | ||
| X1, Y1, Z1, X2, Z2 | 30 m/min | 30 m/min |
| 馬達 | ||
| 主軸馬達 | 7.5 kW | 7.5 kW |
| 背面主軸馬達 | 5.5 kW | 5.5 kW |
| X1, Y1 ,Z1, X2, Z2 軸馬達 | 1 kW | 1 kW |
| Y2 軸馬達(選配) | 1 kW | 1 kW |
| 切削馬達 | 1 HP x 2 | 1 HP x 2 |
| 潤滑油馬達 | 4 W x 2 | 4 W x 2 |
| 固定手臂動力刀座 | - | 2.2 kW |
| 背軸可替換式動力刀座 | - | 1.5 kW |
| (選配Y2軸) | - | 2.2 kW |
| 機械尺寸 | ||
| 主軸中心高 | 1050 mm | 1050 mm |
| 重量 | 3710 kg | 3740 kg |
| 選配Y2軸 | - | 4120 kg |
| 機械尺寸 | 2500 × 1280 × 1780 mm | 2500 × 1280 × 1780 mm |
| 氣壓 | ||
| 空氣壓力 | 5 kg/cm | 5 kg/cm |
| 空氣量 | 10 L/min | 10 L/min |
* 我们保留更改设计的权利，恕不另行通知。
