Introduction

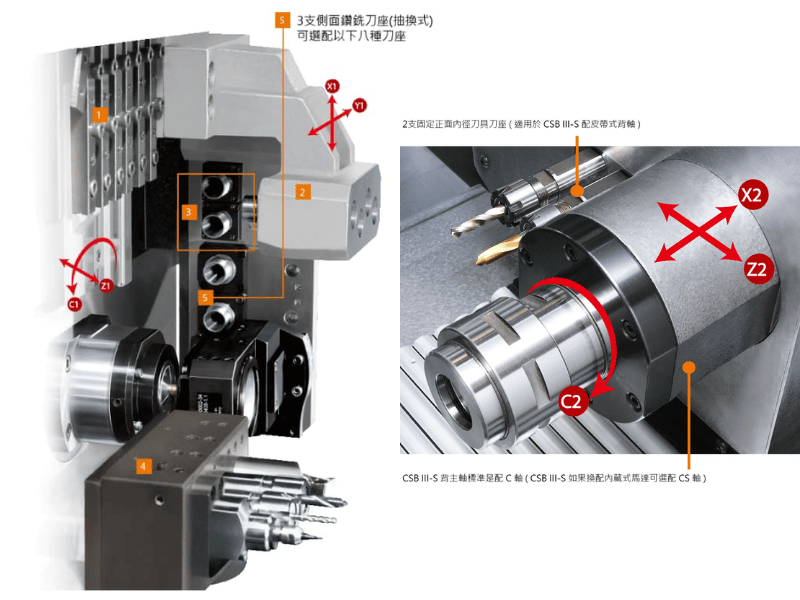

金鑽CSBIII-S結構體

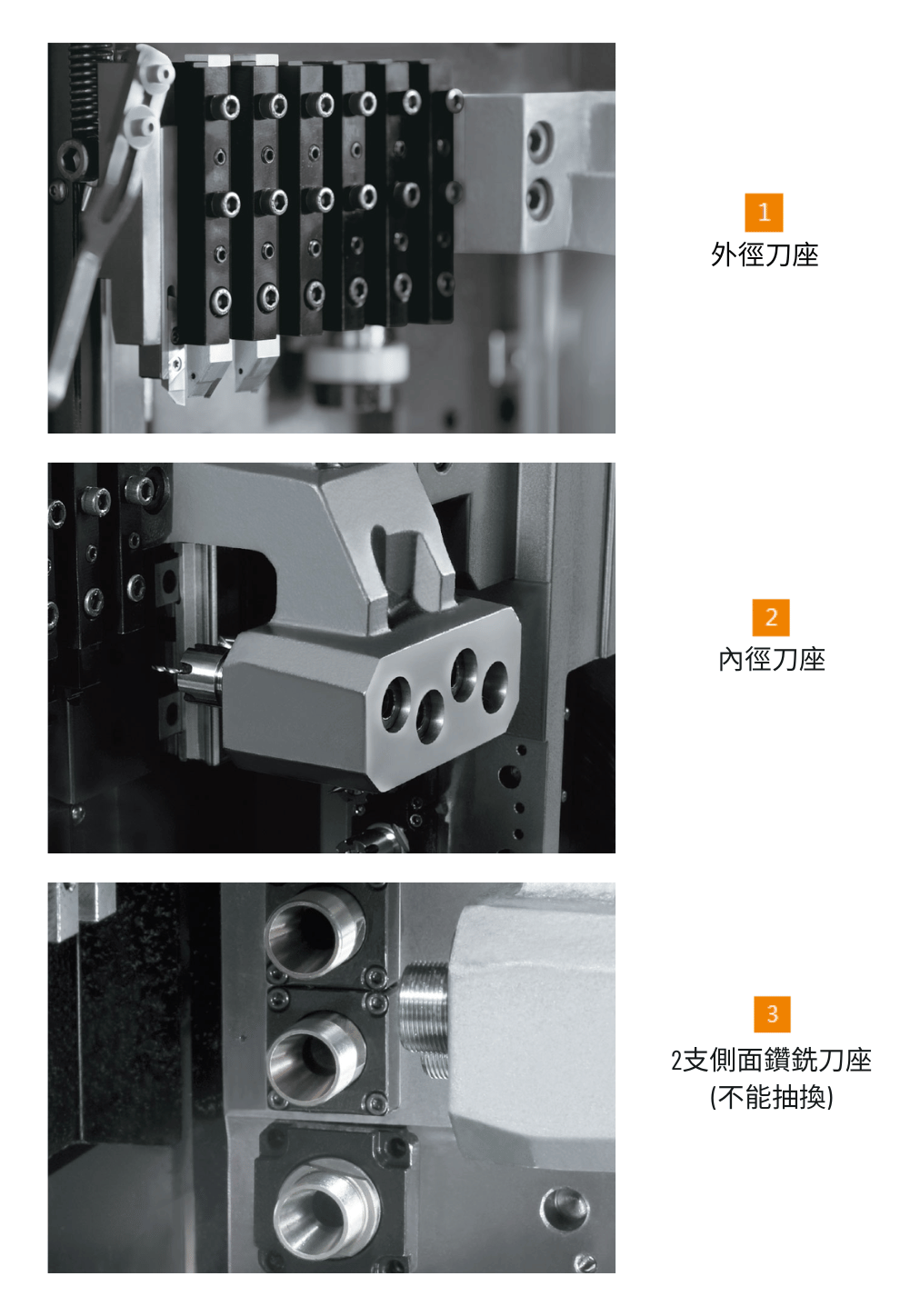

1: 外徑刀座
2: 內徑刀座
3: 2支側面鑽銑刀座(不能抽換)

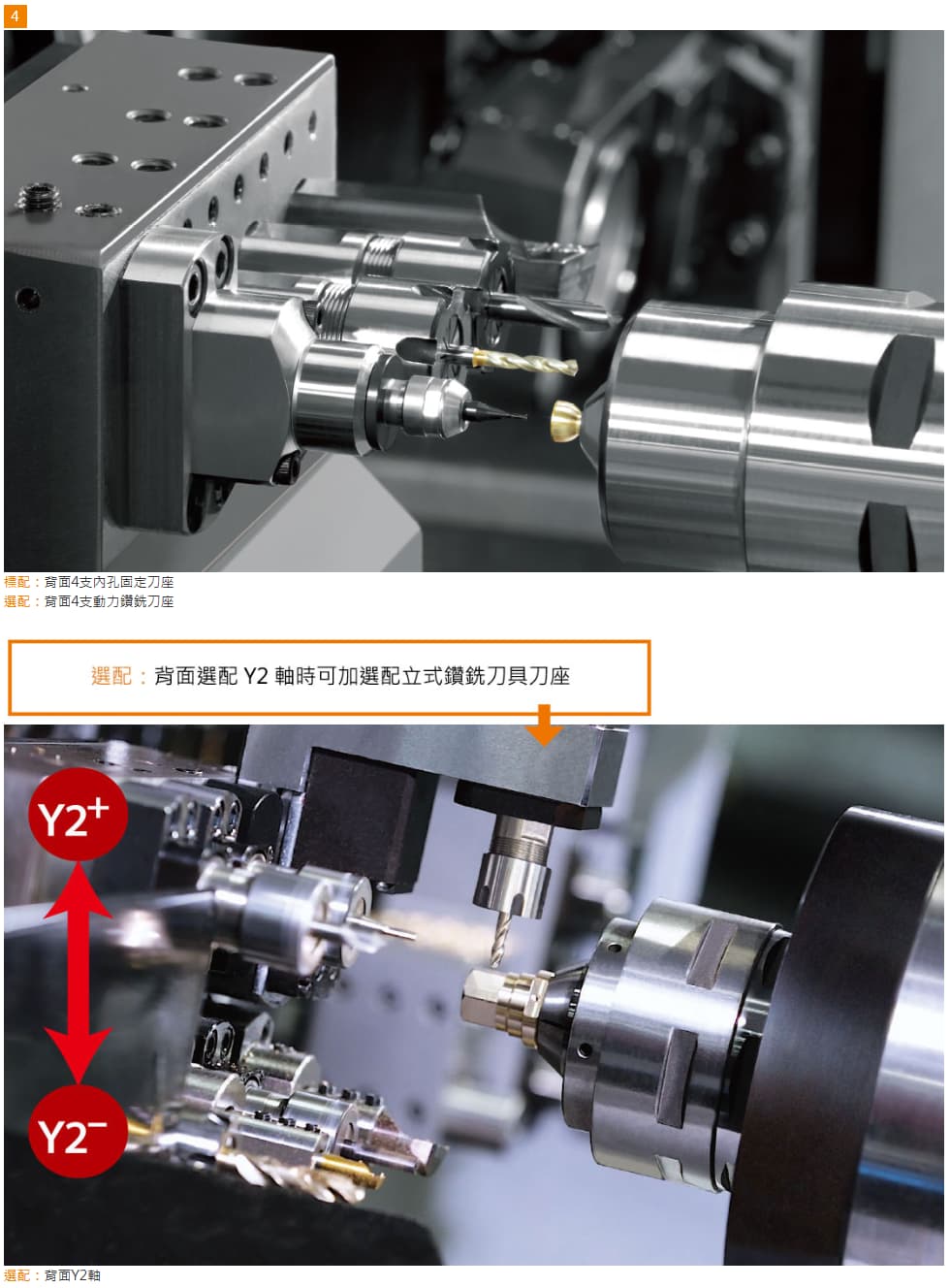

4:
標配：背面4支內孔固定刀座
選配：背面4支動力鑽銑刀座
選配：背面Y2軸

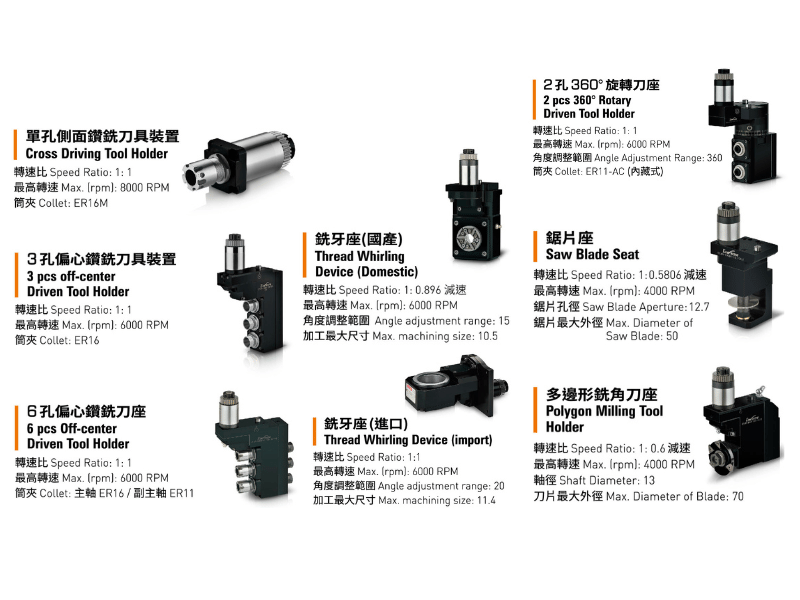

5: 3支側面鑽銑刀座 (抽換式) 可選配以下八種刀座

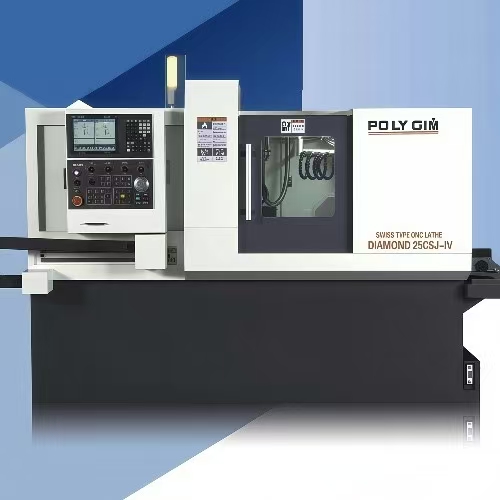

DIAMOND CSJ-Ⅳ 系列
20/ 25 / 32 CSJ-Ⅳ
-
十字型走向背主軸: 十字型走向背主軸設計，主軸和背軸可以同時或單獨加工，節省加工時間，提供高度及多樣的前後混合加工。

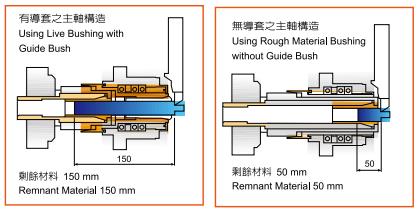

餘料短: 選擇粗料套筒即可走心機當走刀機用，餘料長度約50mm，可有效達到精簡材料成本。
粗料加工: 選擇粗料套筒，非研磨棒材也能在走心機加工，材料工差容忍0.1mm。
Standard Accessories
-
控制器：三菱、发那科
主軸
背面主軸
工作燈
冷卻系統
工件切斷檢測
工件收集器
同期迴轉套筒
6 支外徑刀具刀座
4 支正面內徑刀具刀座
4 支背面內徑刀具刀座
4 支背面固定刀具刀座
2 支+3 支側面鑽銑刀具刀座
Optional Accessories
-
控制器：發那科、三菱
CS 軸
Y2 軸
排屑機 + 鐵屑車
背面 4 支動力鑽銑刀具刀座 (選擇 Y2軸必選)
2支固定正面內徑刀具刀座 (限配皮帶式背軸)
Specification
| 項目 | DIAMOND 20CSJ-Ⅳ | DIAMOND 25CSJ-Ⅳ | DIAMOND 32CSJ-Ⅳ |
|---|---|---|---|
| 加工範圍 | |||
| 最大加工外徑 | Ø20 mm | Ø26 mm | Ø32 mm |
| 最大加工長度 | 200 mm | 200 mm | 200 mm |
| 最大鑽孔直徑(主軸) | Ø10 mm | Ø12 mm | Ø18 mm |
| 最大鑽孔直徑(副主軸) | Ø10mm | Ø12mm | Ø8mm |
| 最大攻牙外徑 (主軸) | M8 | M10 | M10 |
| 最大攻牙外徑(副主軸) | M8 | M10 | M10 |
| 外徑刀 | |||
| 刀具數 | 6 | 5+1 | 5 |
| 刀具尺寸 | □12 × 12 × 120 | □12 × 12 × 120 □16 × 16 × 120 | □16 × 16 × 120 |
| 內徑刀 | |||
| 刀具數 | 4+4 | 4+4 | 4+4 |
| 刀具尺寸 | 10mm (ER16) | 10mm (ER16) | 12 mm (ER20) |
| 側面鑽銑刀 | |||
| 刀具數 | 4 | 4 | 4 |
| 刀具尺寸 | 10 mm (ER16) | 10 mm (ER16) | 10 mm (ER16) |
| 刀具轉速 | 200~6,000rpm | 200~6000 rpm | 200~6,000rpm |
| 背面內徑刀 | |||
| 刀具數 | 4 | 4 | 4 |
| 刀具尺寸 | 10 mm (ER16) | 10 mm (ER16) | 12mm (ER20) |
| 正面鑽銑刀(選配) | |||
| 刀具數 | 3+3 | 3+3 | 3+3 |
| 刀具尺寸 | 10mm (ER16) | 10mm (ER16) | 12mm (ER20) |
| 刀具轉速 | 6,000rpm | 6,000rpm | 6,000rpm |
| 主軸 | |||
| 主軸內徑 | Ø22 mm | ø27mm | ø33 mm |
| 主軸轉速 | 200~10,000rpm | 200~8,000rpm | 200~7,000rpm |
| 主軸定位角度 | C axis | C axis | C axis |
| 背主軸 | |||
| 背主軸內徑 | Ø22 mm | ø27 mm | ø33 mm |
| 背主軸轉速 | 200~10,000 rpm | 200~8,000 rpm | 200~7,000 rpm |
| 前面出料 最大長度 | 50 mm | 50 mm | 50 mm |
| 背主軸定位角度 | C axis | C axis | C axis |
| 快速位移 | |||
| X1, Y1, Z1, X2, Z2 | 30 m/min | 30 m/min | 30 m/min |
| 馬達 | |||
| 內藏主軸馬達 | 2.2/3.7 kW | 3.7/5.5 kW | 3.7/5.5 kW |
| 背主軸馬達 | 2.2/3.7 kW | 3.7/5.5 kW | 3.7/5.5 kW |
| X1, Y1, Z1, X2, Z2 軸馬達 | 1 kW | 1 kW | 1 kW |
| Y2 軸馬達 (選配) | 1 kW | 1 kW | 1 kW |
| 冷卻幫浦馬達 | 1 HP | 1 HP | 1 HP |
| 潤滑油馬達 | 4 W | 4 W | 4 W |
| 側面鑽銑馬達 | 1.5 kW | 2.2 kW | 2.2 kW |
| 背面可替換式動力 刀座馬達 (選配) | 1.5 kW | 1.5 kW | 1.5 kW |
| 背面 Y2 軸可替換式 動力刀座馬達 (選配) | 2.2 kW | 2.2 kW | 2.2 kW |
| 機械尺寸 | |||
| 主軸中心高 | 924 mm | 924 mm | 924 mm |
| 重量 | 2550 kg | 2680 kg | 2780 kg |
| (選配Y2 軸) | 2930 kg | 3060 kg | 31600 kg |
| 機械尺寸 | 2700 x 1490 x 1800 mm | 2700 x 1490 x 1800 mm | 2700 x 1490 x 1800 mm |
| (選配Y2 軸) | 2,950 x 1540 x 1900 mm | 2,950 x 1540 x 1900 mm | 2,950 x 1540 x 1900 mm |
| 氣壓 | |||
| 空氣壓力 | 5kg/cm | 5kg/cm | 5kg/cm |
| 空氣量 | 10 L/min | 10 L/min | 10 L/min |
We reserve the rights to change the design without any prior notification.
