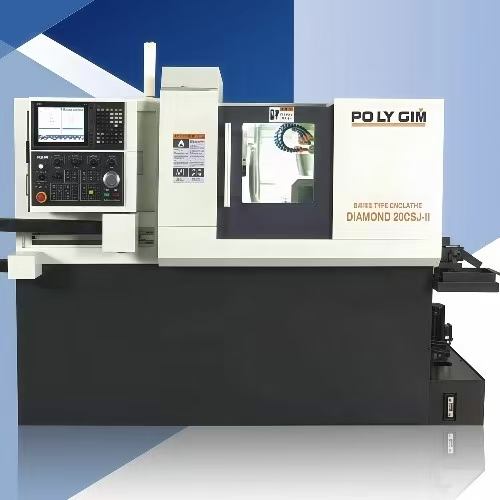

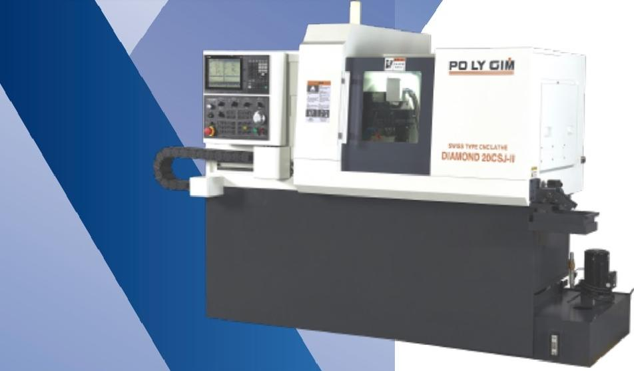

DIAMOND 12/20 CSJ-Ⅱ

機械特點 MACHINE FEATURES:

●十 字 型 走 向 背 主 軸

十字型走向背主軸設計,主軸和背軸可以同       時或單獨加工，節省加工時間,提供高度及       多様的前後混合加工。

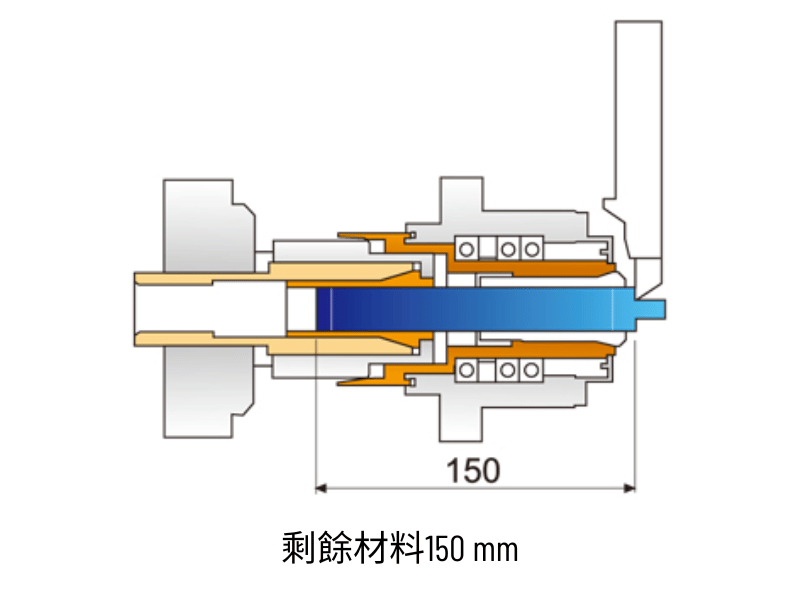

● 餘料短

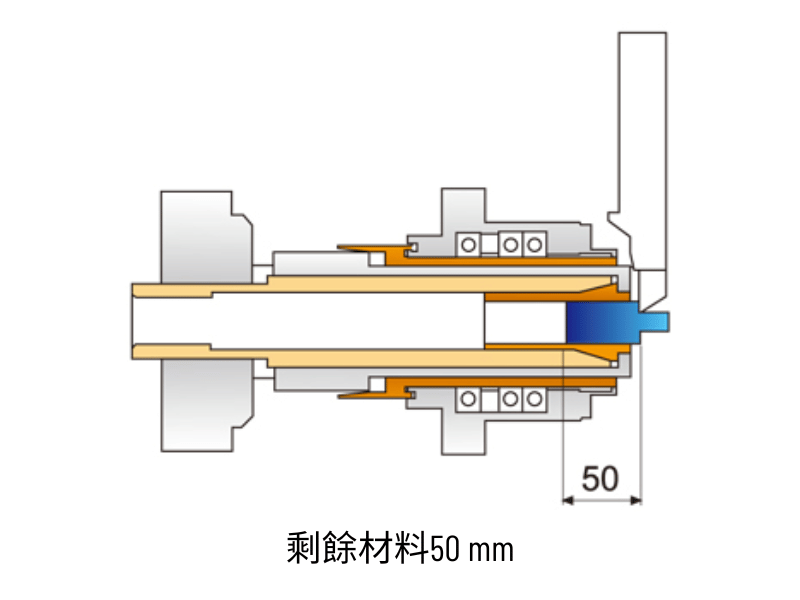

選擇粗料套筒即可走心機当走刀機用，殘料       長度約50mm,   可有效達到精簡材料成本。

●粗 料 加 工

選擇粗料套筒 ， 非研磨棒材也能在走心機加       工 ， 材 料 公 差 容 忍 0 . 1mm。

●Cross  Travel  Sub-spindle

Cross travel sub spindle design.The main and sub         spindles can work either one at a time or simultane-       ously for reduced machining duration.This design          brings multi-function front and rear machining.

●Short   Remnant   Material

●Raw   Material   Machining

0.1mm material tolerance can be achieved by using       the Rough Material Bushing.

選配( option ):

●5支外徑刀具刀座

2 支+3支(抽换式)側面鑽銑刀具刀座

5 支正面内徑刀具刀座

5 支背面内徑刀具刀座

●5 pcs O.D.Turning Tool Holder

+I   p     (                   l  l)       l     rWorking Driven Tool Holde

●5 pcs Back I.D.Stationary Tool Holder

主軸/背主軸配内藏式馬達標準配C軸       定位，可選配高解析的CS軸

The main/sub-spindle are equipped with

built-in motor,standard with C axis orientation,

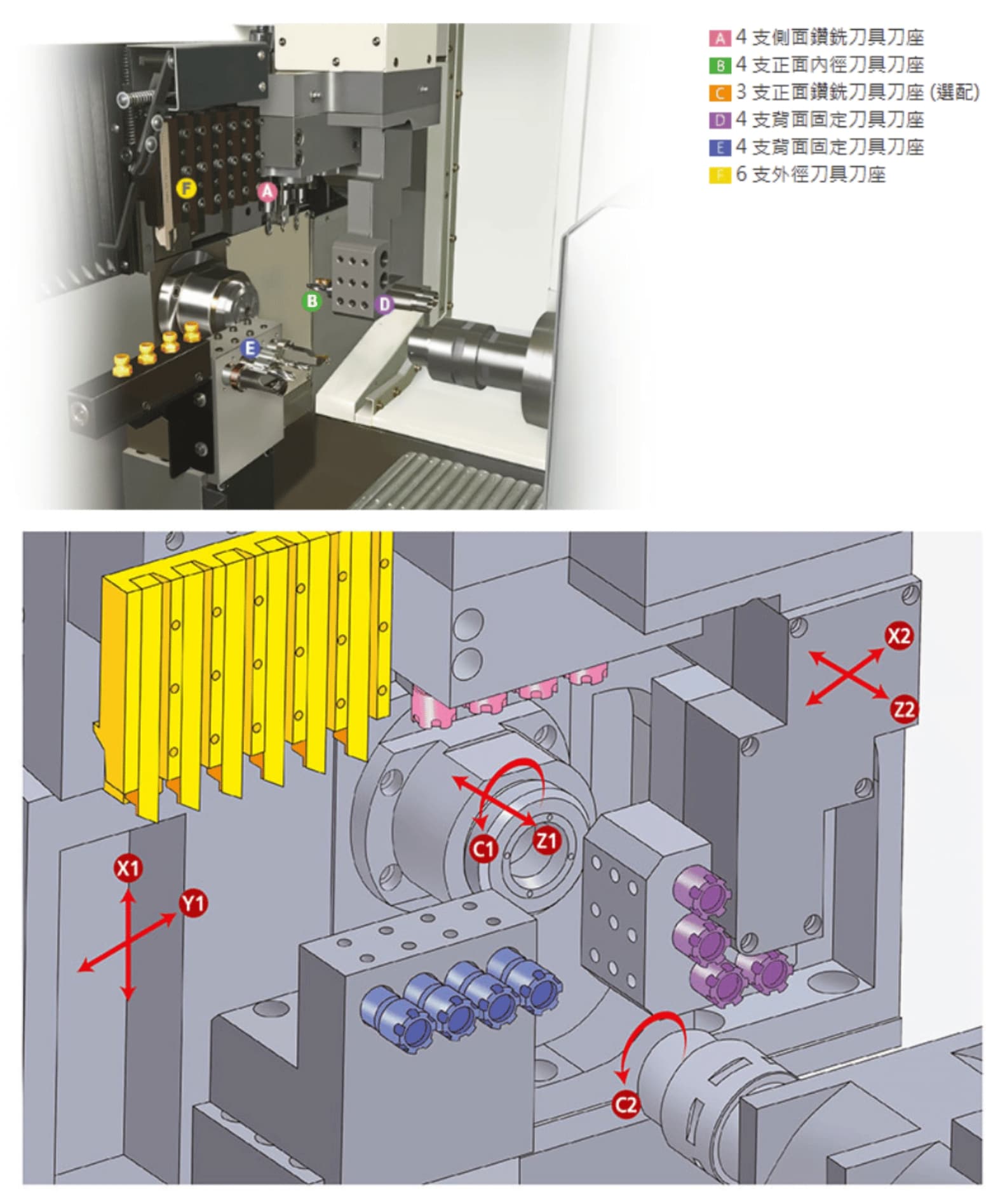

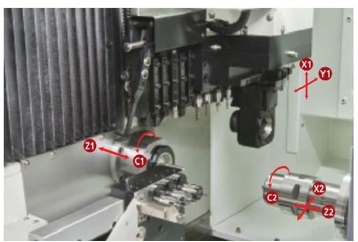

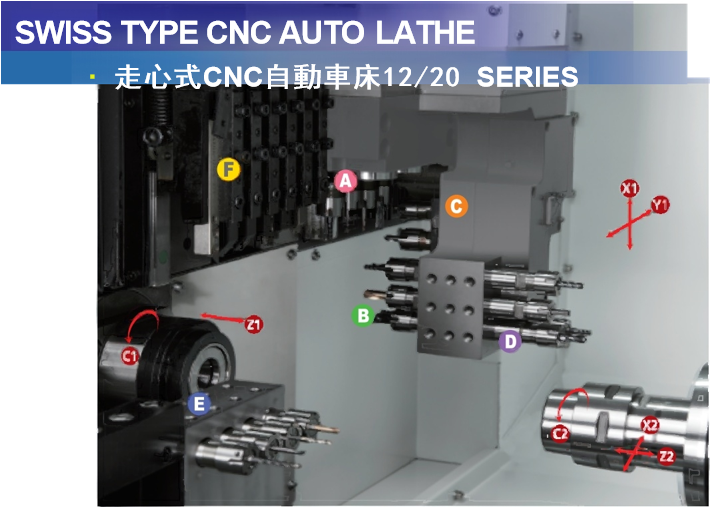

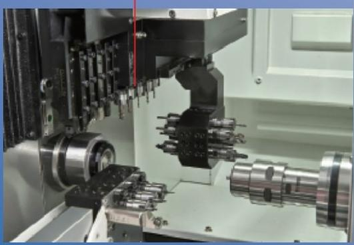

刀具系統圖 TOOL POST:

4 pcs cross working driven tool holder      4     支側面鑽銑刀具刀座

4 pcs I.D.stationary tool holder

4     支正面内径刀具刀座

3 pcs front working driven tool holder(opt.)     3支正面鑽銑刀具刀座(選配)

4 pcs back I.D.

stationary tool holder                                        4支背面固定刀具刀座

4 pcs back I.D.stationary tool holder 4支背面固定刀具刀座

6 pcs O.D.turning tool holder             6支外徑刀具刀座
