DIAMOND CSL 12-2Y/16-2Y 系列

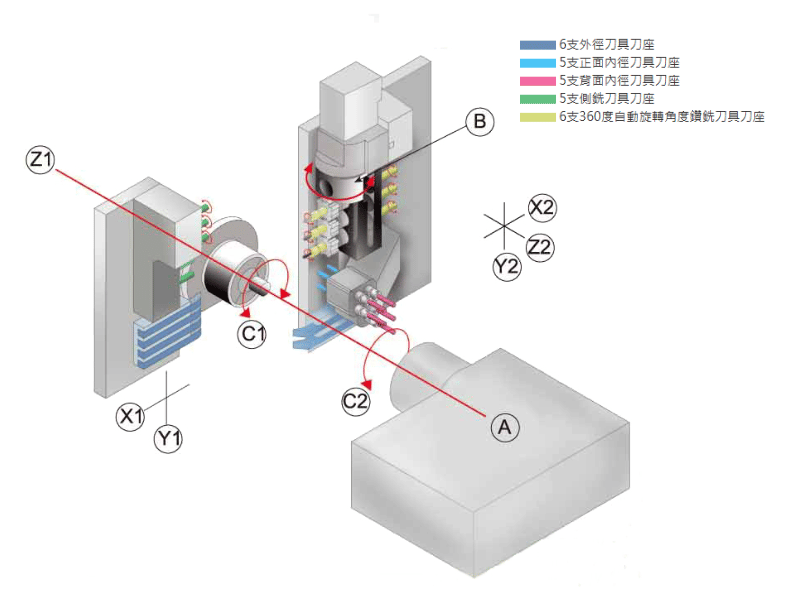

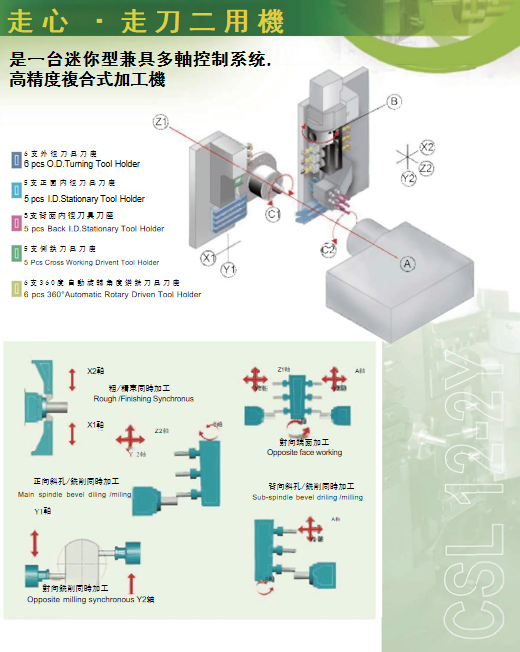

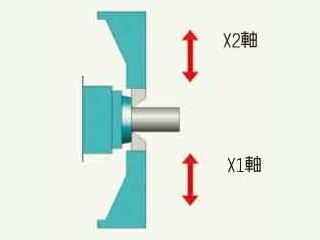

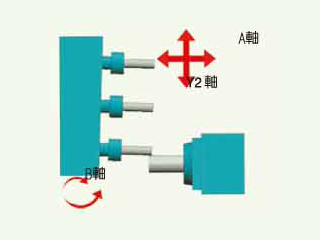

雙向式360°自動選角度刀座，可自由配合正負主軸做任意角度之加工，因采取向式加工，可同時做旋削和鑽孔，節省加工時間及成本，最適合車削高精密之電子零件。

特点介紹

雙向式360^{circ} 自動選角度刀座,可自由配合正副主軸做任一角度之加工,因採取向式加工,可同時做旋削及鑽孔,節省加工時間及成本,最適合車削高精密之電子零件。

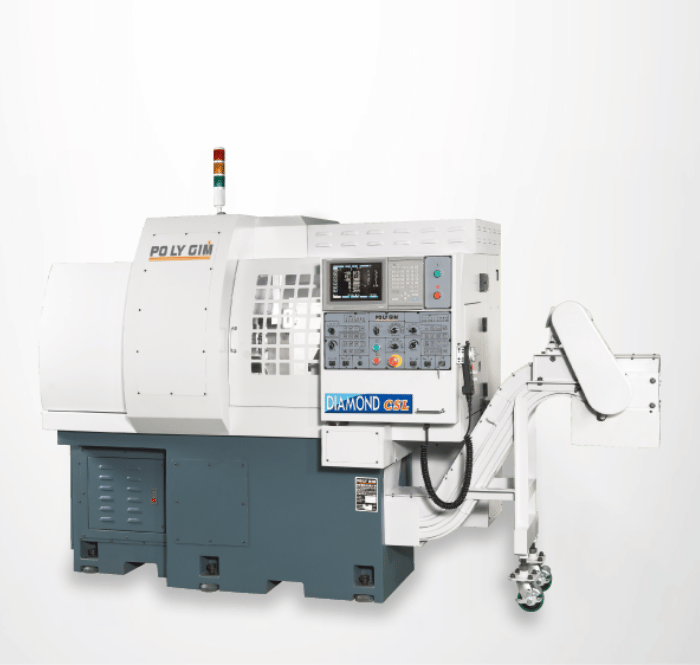

Po Ly Gim introduces the smallest Swiss type CNC lathe:the Diamond CSL 12-2Y.With a 12mm bar capacity and up to 10 working axes,the compact Diamond CSL 12-2Y doesn't compromise capability for size.

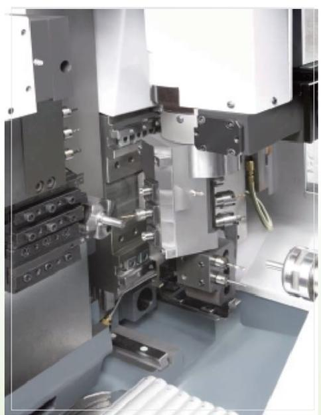

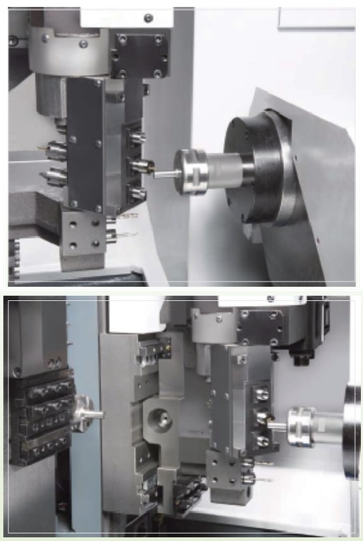

Among its unique features are two Y-axes and six fully programmable(360 degree)tools that work on both the main and sub-spindle.The Diamond CSL 12-2Y is suitable for producing small electronics parts and is mill turn capable.

标准配件

选择配件

产品规格

項目	金鑽 CSL 12-2Y	金鑽 CSL 12-2Y	金鑽 CSL 16-2Y	金鑽 CSL 16-2Y
系統	Y1 (系統 1)	Y2 (系統 2)	Y1 (系統 1)	Y2 (系統 2)
加工範圍
最大加工外徑	Ø12.7 mm		Ø16.5 mm
一次開夾最大加工長度	143 mm		143 mm
最大鑽孔直徑	Ø7 mm		Ø10 mm
最大攻牙外徑	M6		M8
工具系統
外徑刀具數	4	2	4	2
外徑刀具尺寸	□10 x10 x 100	□10 x10 x 100	□10 x 10 x 100	□10 x 10 x 100
內徑刀具數		5		5
內徑刀具尺寸		7 mm (ER11)		10 mm (ER16)
側銑刀具數	5		5
側銑刀具尺寸	7 mm (ER11)		10 mm (ER16)
側銑刀具轉速	200~6000 rpm		200~6000 r.p.m.
360度旋轉動力刀具數		6		6
360度旋轉動力刀具尺寸		10 mm (ER16) x3 7 mm (ER11) x3		10 mm (ER16) x3 7 mm (ER11 )x3
360度旋轉動力刀具轉速		200~6000 r.p.m.		200~6000 r.p.m.
主軸
主軸內徑	Ø13 mm		Ø17 mm
主軸轉速	200~10,000 r.p.m.		200~10,000 r.p.m.
背主軸
背主軸內徑		Ø13 mm		Ø17 mm
背主軸轉速		200~10,000 r.p.m.		200~10,000 r.p.m.
背面加工最大鑽孔徑		Ø7 mm		Ø10 mm
背面加工最大攻牙徑		M6		M8
快速位移
A 軸		30m/min		30 m/min
X1, Z1軸	30m/min		30 m/min
Y1 軸	30 m/min		30 m/min
X2, Y2, Z2 軸		30m/min		30 m/min
馬達
主軸馬達	2.2 kW		2.2 kW
背軸馬達		2.2 kW		2.2 kW
Y1, Y2 軸馬達	1.0 kW	1.0 kW	1.0 kW	1.0 kW
A, X1, Z1, X2, Z2 軸馬達	1.0 kW	1.0 kW	1.0 kW	1.0 kW
B 軸		1.0 kW		1.0 kW
側銑軸 / B軸側銑	1.0 kW	1.0 kW	1.0 kW	1.0 kW
切削幫浦馬達	1 HP		1 HP
潤滑油馬達	25 W		25 W
機械尺寸
主軸中心高	1050 mm		1050 mm
重量	2580 kg		2680 kg
機械尺寸	2500 x 1200 x 1800 mm		2500 x 1200 x 1800 mm
氣壓
空壓力	5kg/cm		5kg/cm
空氣量	10L/min		10 L / min

* 我们保留更改设计的权利，恕不另行通知。
