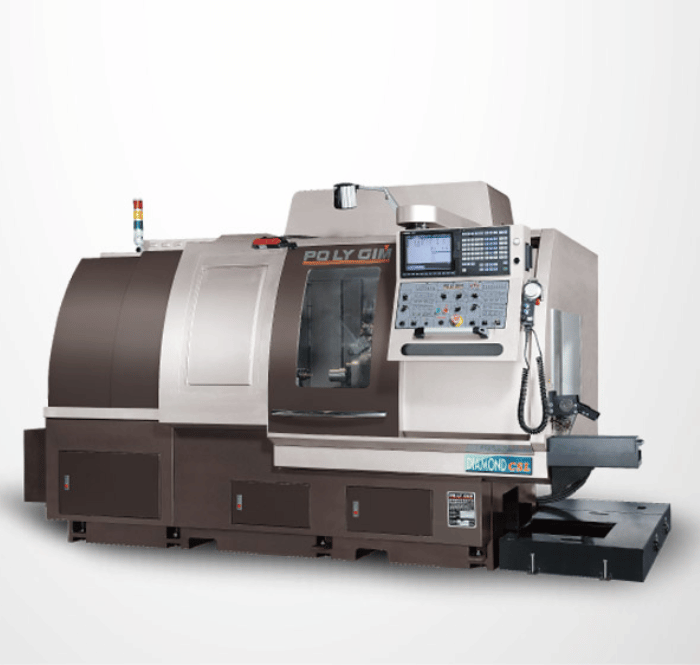

DIAMOND CSL 42-2Y II

DIAMOND CSL 42-2Y II

下載PDF檔案加入詢價車

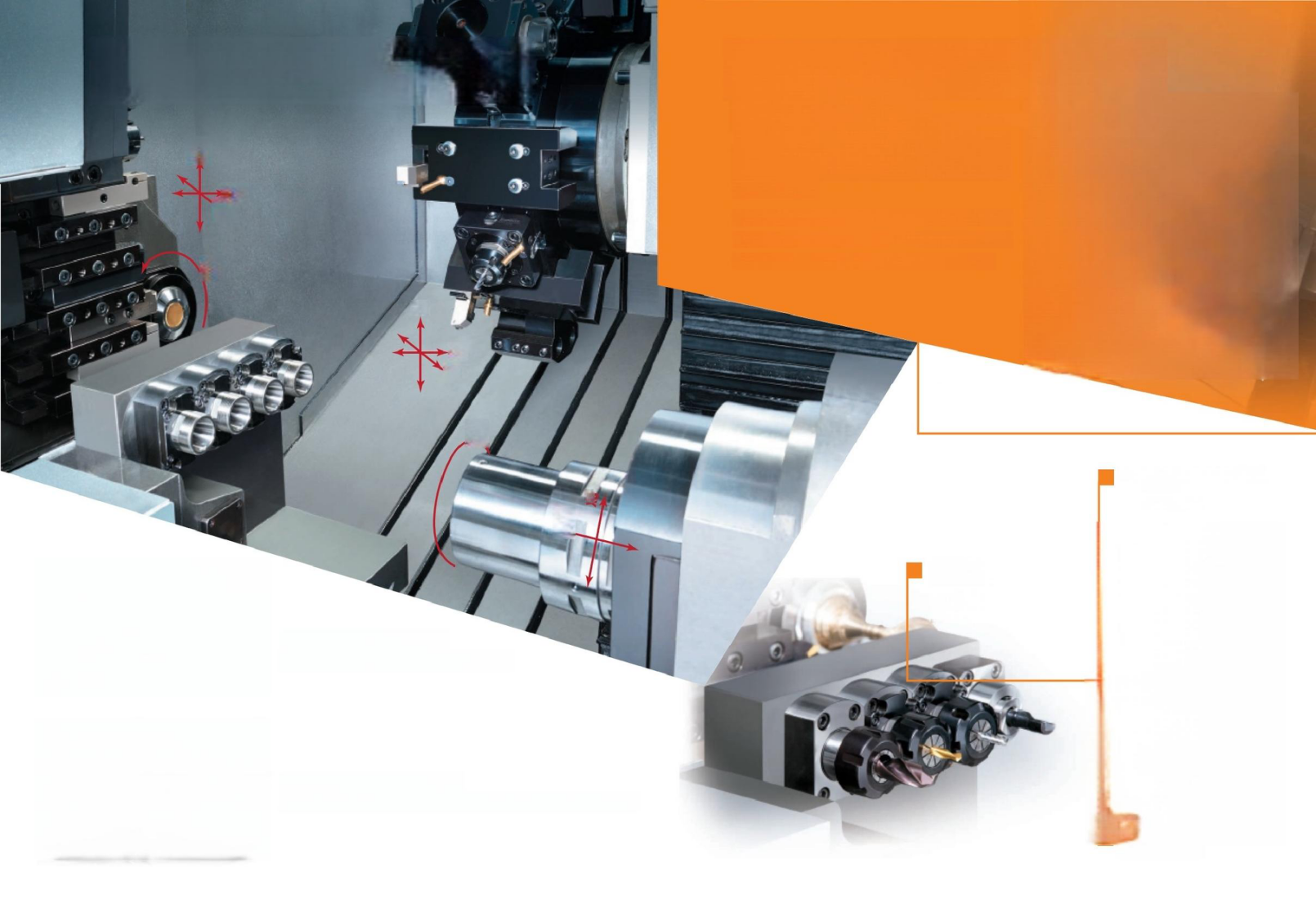

    主軸和副主軸高達42毫米，配有12工位的動力刀塔。兩個內藏式主軸均帶有CS軸分度。這有助於在切削操作過程中，獲得主軸旋轉的高精度和更好的表面光潔度。
特点介紹



Main and Sub-Spindle are up to 42mm with

12  station  power  turret.Both  built-in  spindle  are  with  MP

Scale's  CS  axis  construction.This  helps  to  obtain  higher

spindle  rotation accuracy and  better surface finish during

cutting   operation.

主軸和副主軸高達42毫米，配有12個工位的動力轉塔。

内置主軸均採用MP Scale的 CS軸結構。這有助於獲得

更高的主軸旋轉精度和更好的切削操作表面光潔度。


工件收集器配成品輸送帶

Parts Catcher with Parts Conveyor


主軸和背軸使用液壓缸夾持

Main and sub-spindle use hydraulic   cylinder clamping

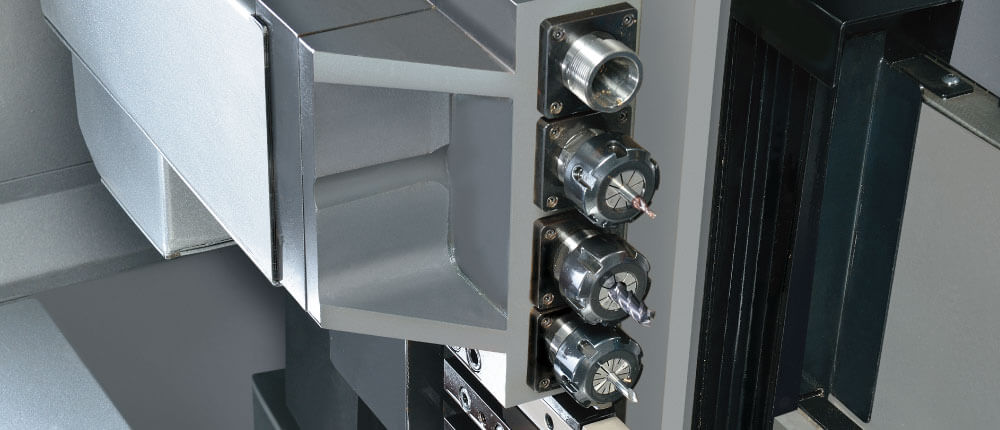

4 pcs Cross Working Driven  Tool Holder

4支側鉄刀具刀座

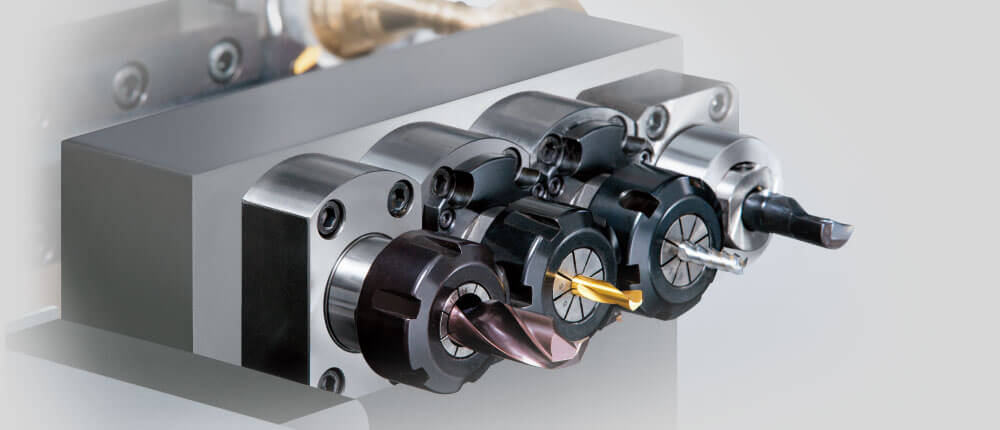

4 pcs Back Working Driven  Tool Holder(for 42-2YⅡ)

4支背面鑽鉄刀具刀座

(只限42-2YⅡ)


标准配件
    正主軸
    背主軸
    CS軸
    工作燈
    冷卻系統
    工件切斷檢測
    同期迴轉套筒
    鐵屑機
    鐵屑桶
    工件收集器

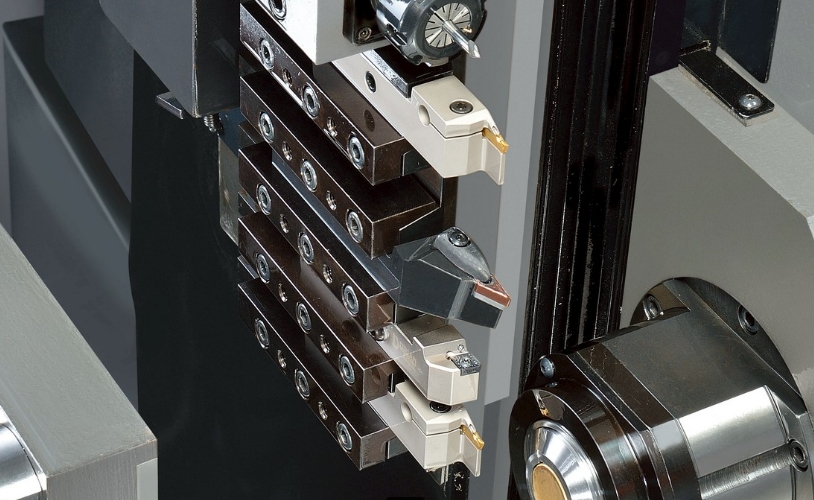

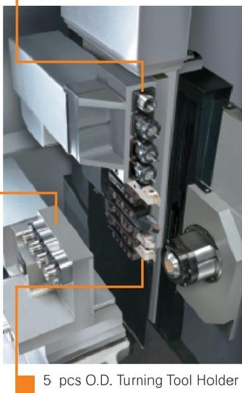

    5 支外徑刀具刀座
    4 支側銑刀具刀座
    4 支雙側外徑刀具刀座 (刀塔)
    4 支雙孔內徑刀具刀座 (刀塔)
    2 支軸向動力刀具刀座 (刀塔)
    2 支雙頭徑向動力刀具刀座 (刀塔)

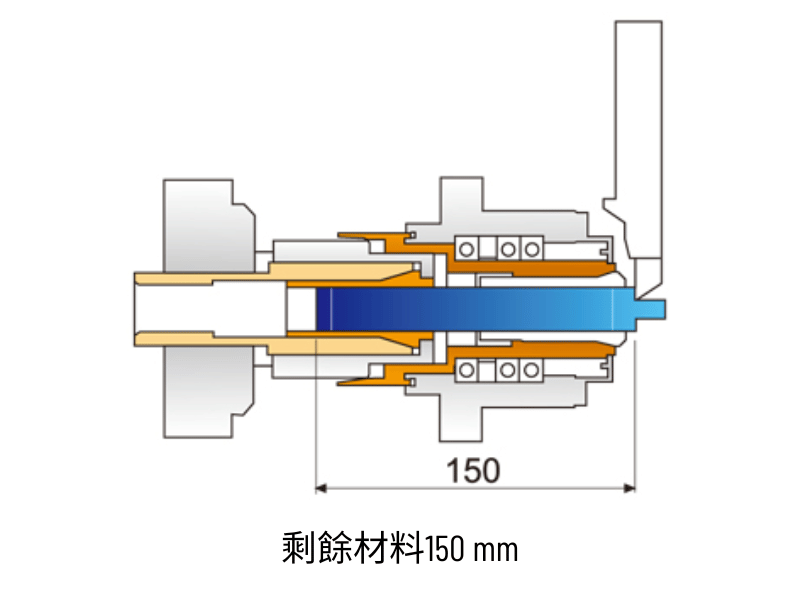

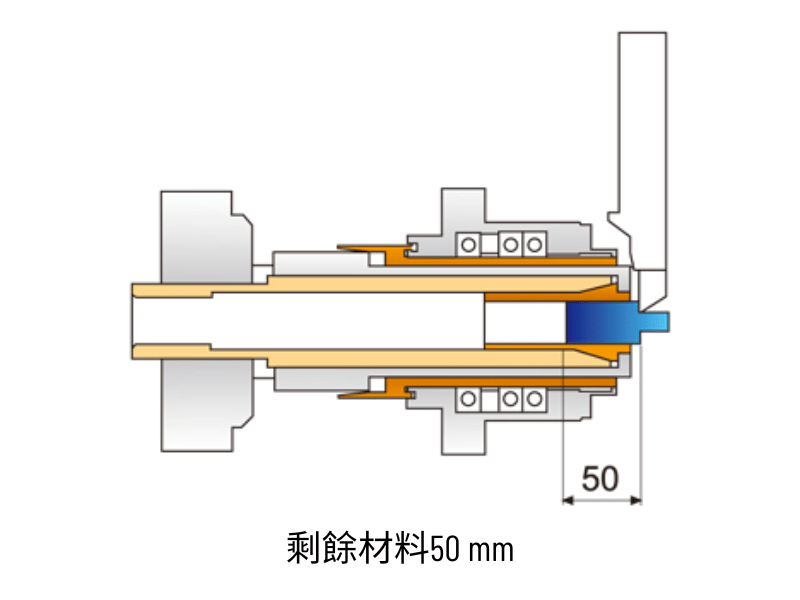

    粗料套筒 (最大加工長度=材料外徑 x3)
    4 支背面鑽銑刀具刀座
选择配件
    雙側外俓刀具刀座 (刀塔)
    雙孔內俓刀具刀座 (刀塔)
    軸向動力刀具刀座 (刀塔)
    雙頭徑向動力刀具刀座 (刀塔)
产品规格
項目Y1 (System 1)Y2 (System 2)(System 3)
加工範圍
最大加工外徑Ø42 mmØ42 mm
最大加工長度280 mm

最大鑽孔直徑Ø30 mmØ30 mm
最大攻牙外徑M16M16
刀具系統
外徑刀具數5

外徑刀具尺寸□20x20x120

側銑刀具數4

側銑刀具尺寸16 mm (ER25)

側銑刀具轉速200~6000 rpm

背面內徑刀具數

4
背面內徑刀具尺寸

Ø25 mm
背面鑽銑刀具數

4
背面鑽銑刀具尺寸

16 mm (ER25)
背面鑽銑刀具轉速

200~6000 r.p.m.

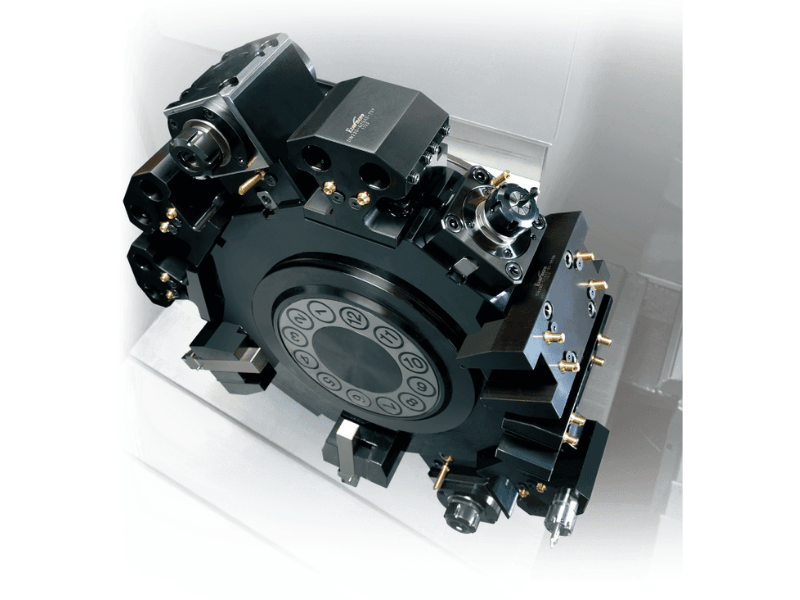

動力刀塔
轉塔刀具數量
12
外徑刀具尺寸
□20 x 20
內徑刀具尺寸
Ø25 mm
外徑刀具數(最多)
6
內徑刀具數(最多)
6
動力刀具尺寸
16 mm (ER25)
動力刀具轉速
200~4000 rpm
徑向動力刀具數(最多)
12
軸向動力刀具數(最多)
12
主軸
主軸內徑Ø42 mm

主軸轉速200~6000 rpm

背主軸
背主軸內徑

Ø42mm
背主軸轉速

200~6000rpm
前面出料最大長度

120 mm
背面加工最大鑽孔徑

Ø30 mm
背面加工最大攻牙徑

M16
快速位移

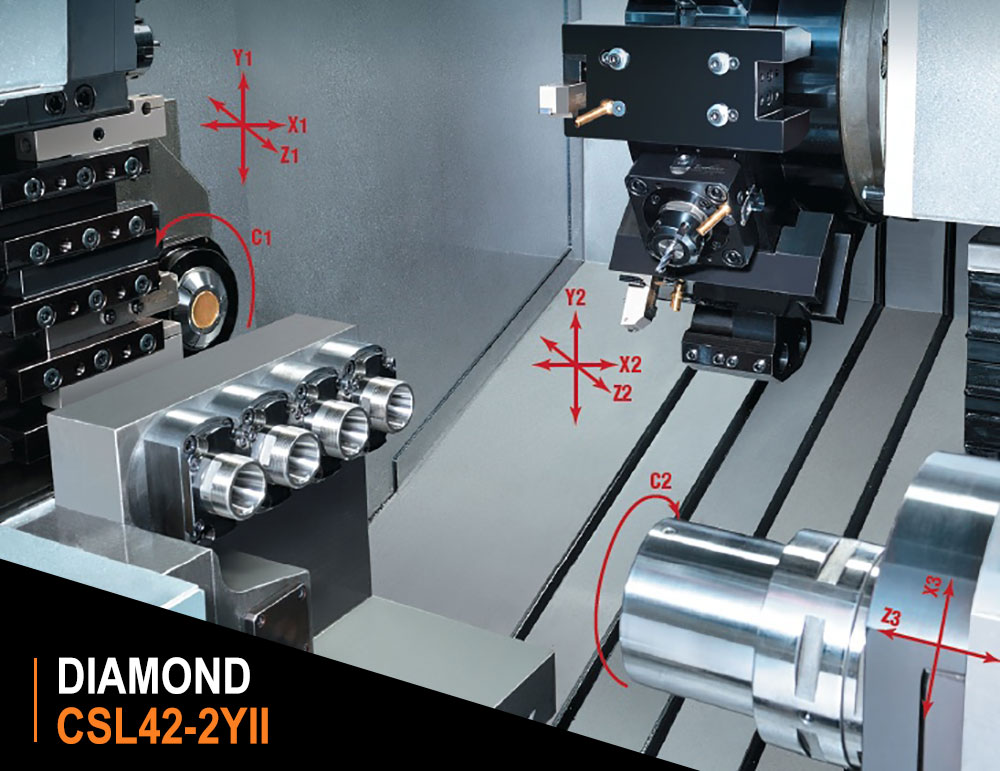

X1, Z1, Y1, X2, Z2, Y2, X3, Z3 軸30m/min30m/min30m/min
行程
X1 軸45 mm

Z1 軸300 mm

Y1 軸360 mm

X2 軸
140 mm
Z2 軸
470 mm
Y2 軸
170 mm
X3 軸

245 mm
Z3 軸

450 mm
馬達
主 / 背軸馬達7.5 kW
7.5 kW
Y1, Y2 軸馬達1.5kW2.2kW
X1, Z1, X2, Z2, X3, Z3 軸馬達1.0 kW1.0 kW1.0 kW
動力刀具馬達2.2 kW2.2 kW2.2 kW
切削馬達1 HP
1 HP
潤滑油馬達25 W
25 W
機械尺寸
主軸中心高990 mm

重量6480 kgs

機械尺寸3600 x 2650 x 2130 mm

氣壓
空氣壓力5kg/cm

空氣量10L/min
